惠普 ENVY TE02 拆机 | 高性能创意主机的进阶之作!

今天我们再给大家带来一个重磅新品,全新升级的 ENVY TE02 高性能创意主机:i9-12900K + RTX 3080 Ti + 128GB 高频内存

本次拆机机型为:惠普 ENVY TE02 高性能创意 i9-12900K + RTX 3070Ti + 4×32GB DDR4 + 512GB M.2 NVMe PCIe 4.0×4 SSD + 3TB HDD + 3HP Air(三热管塔式风冷)+ 800W PSU

ENVY TE02 采用高端主机外观设计,全新的天然银配色搭配高端机型专属 LOGO 标志覆盖 25 升机箱的前面板和两侧面板。

▲ 前面板采用复合材质,纵向拉丝金属纹理设计。两侧板均为钢板,银色磨砂质感金属漆面处理,中央印有 “ENVY” 标识。整机设计风格鲜明,辨识度极高。

▲ 打孔顶板采用复合材质,银色磨砂质感。打孔底板与后面板均为黑色钢板,黑色硕大脚垫可将机箱垫起约 3cm,促进底部进风,提升散热。

接下来我们正式进入拆机环节。

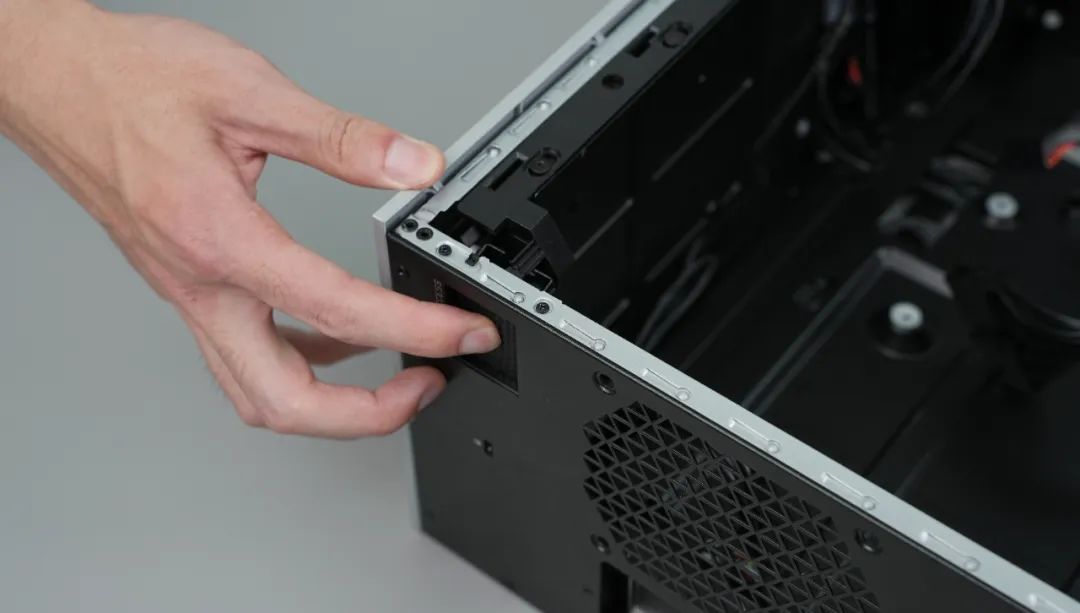

▲ ENVY TE02 侧板采用免工具拆卸设计,只需按下后面板顶部的按钮,左侧板将自动向下弹开,取下即可看到机箱内部。

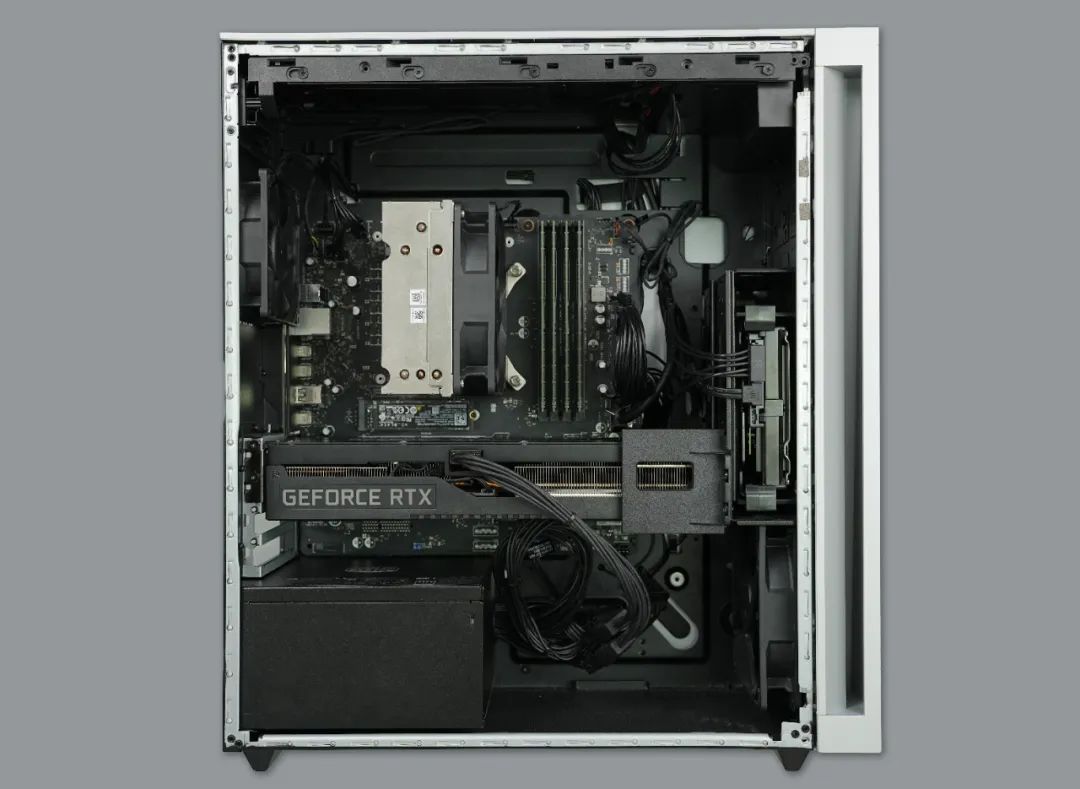

▲ 内部配件采用黑色设计风格,非常耐看。各部件采用常规布局,方便用户进行后期维护。

▲ 接下来拆下前面板,其在机箱底部通过一颗螺丝固定,拧下即可拆卸前面板。

▲ ENVY TE02 前面板内预留双天线,下方有一个 120mm 规格的散热风扇,辅助进风。

▲ 在散热风道设计方面,ENVY TE02 机箱底部自然进风,前下部散热扇辅助进风,显卡横置,有利于显卡散热扇直接接受冷空气,提升散热效率。

同时 ENVY TE02 搭载的三散热管塔式散热器可将热量通过后置风扇和顶置出风口快速排出,防止热量在机箱内部逸散。

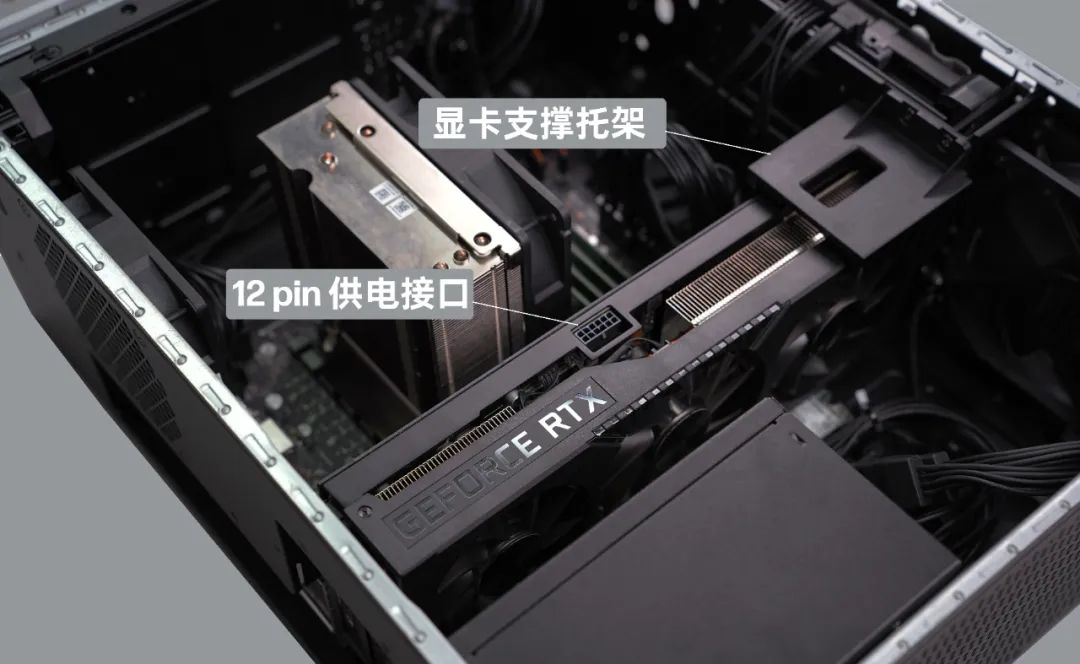

▲ 继续拆解,先将显卡拆下,本次拆解的样机配备了一块 NVIDIA RTX 3070Ti 独显,值得一提的是这块显卡采用了 ATX 3.0 规范的 12pin 供电接口,通过双 8pin 转接。在售的 RTX 3080 与 3080 Ti 供电接口规格请以实际为准。

且显卡配备支撑托架,与 SATA 硬盘托架相连,为显卡提供稳固的支撑,长时间使用避免显卡金手指与 PCIe 插槽弯曲损坏。拧下两颗螺丝即可取下托架。

▲ 托架内侧有黑色海绵垫,柔软稳定地承托显卡。

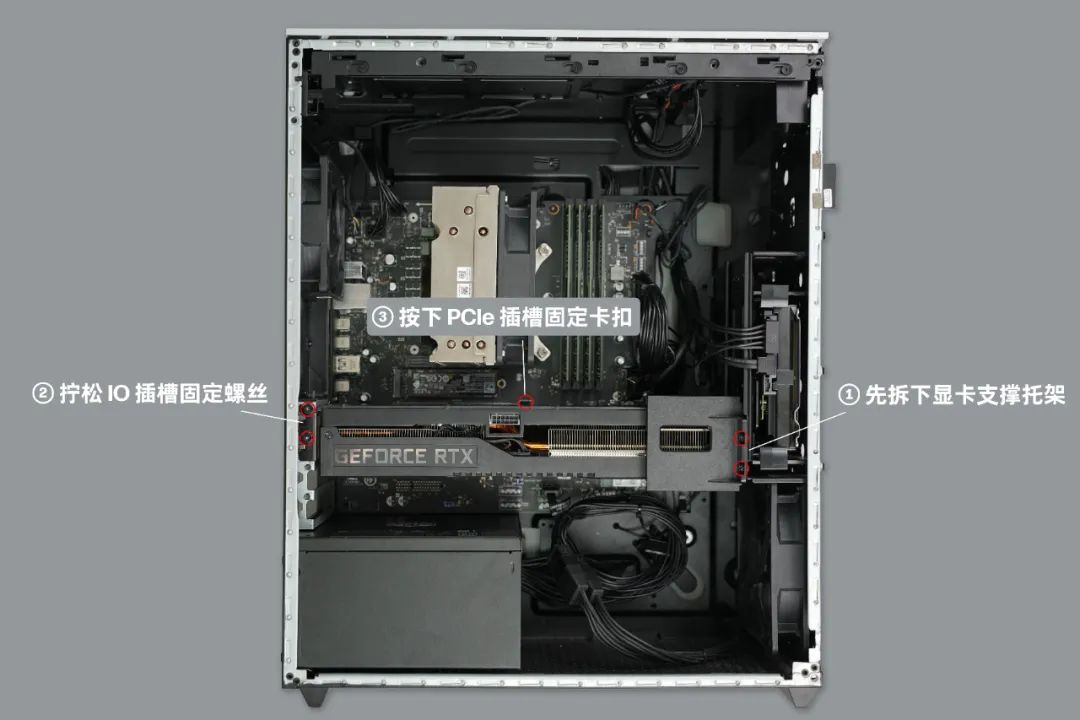

▲ 接下来拧松 IO 插槽固定螺丝,按下 PCIe 插槽固定卡扣,即可取下显卡。

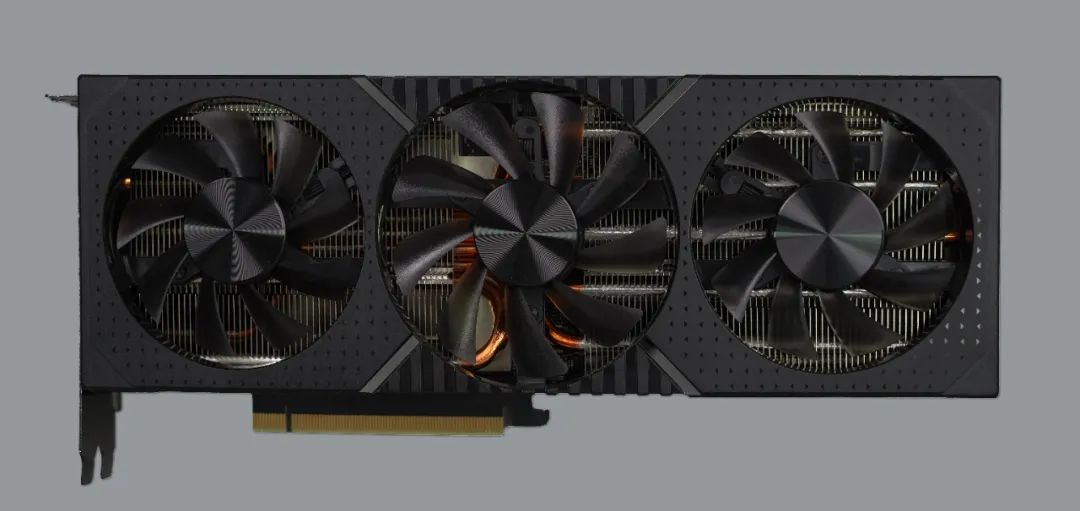

▲ 这块 RTX 3070 Ti 显卡采用三风扇散热设计,整卡长度也超过了 30cm,散热鳍片几乎布满了整块显卡,可以确保核心长时间稳定输出性能。

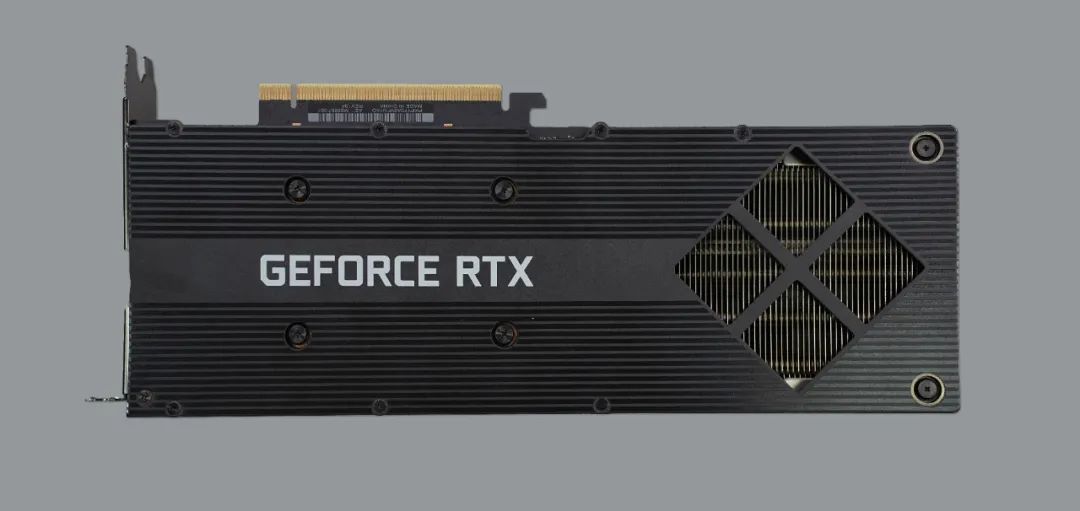

▲ 且显卡背部也采用了 RTX 30 系公版卡特有的背部通风设计,进一步提升散热效率。接下来将 CPU 散热器拆下。

▲ ENVY TE02 散热器采用单塔三铜管设计,且铜底直触,并配备单 120mm 散热风扇,较常见的双铜管散热器,三铜管散热效率更高。

▲ 这套风冷配置用来压制 i9-12900K 的 125W TDP 还是游刃有余的,需要注意 ENVY TE02 支持 CPU 睿频,但是不支持超频。

▲ 接下来是最重要的主板部分,ENVY TE02 采用 Z690H 主板芯片组,配备 LGA1700 处理器插槽,支持第 12 代英特尔酷睿处理器,相比于前代的处理器,可以看到 12 代酷睿明显更长了,故此能容纳更多的性能 P 核与能效 E 核。

▲ 处理器供电部分采用了 10 相设计,确保处理器核心与核显能 “吃饱”,那么对于 i9-12900K 来说,保障基本性能应该是没什么问题的。但需要注意,供电部分并没有额外的主被动散热设计,仅支持默频运行应该没问题。

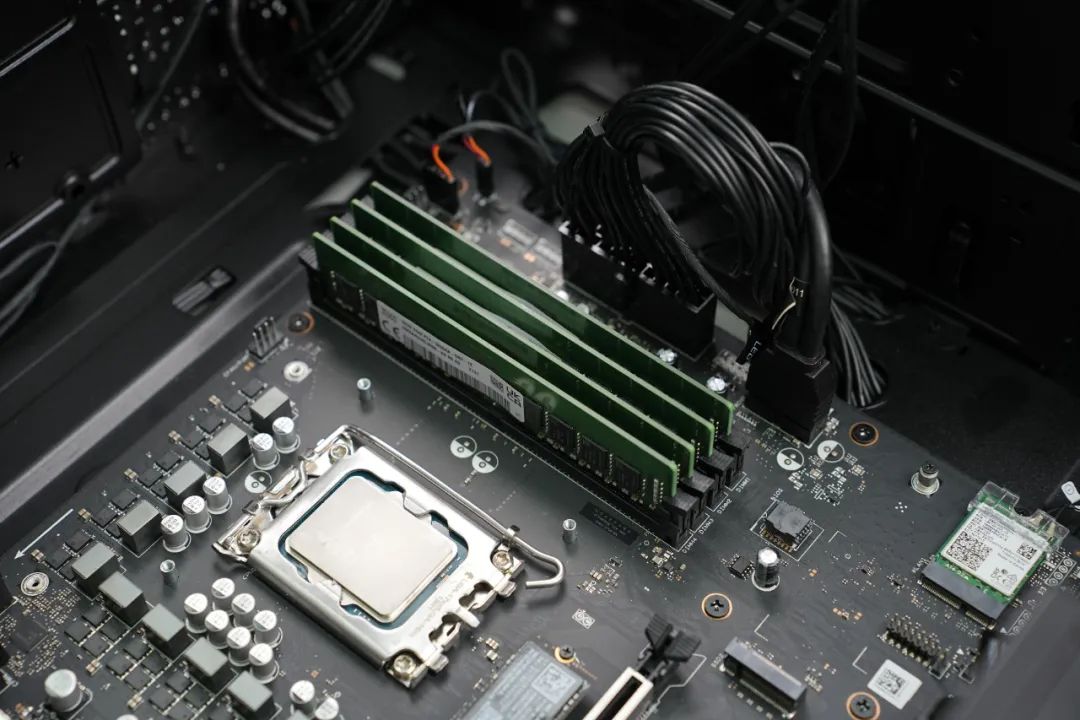

▲ 接下来是扩展方面,ENVY TE02 配备 4 个 DIMM 内存插槽,最高可支持 4×32GB 共 128GB DDR4 内存扩展,海量内存可显著提升在 PS、Pr、AE 等应用中的创作效率。

▲ 同时配备双 M.2 2280 固态硬盘插槽,其一位于处理器下方,支持 PCIe 4.0 x4 总线标准,并直连处理器,可确保高速读写性能和低延迟。

▲ 另一个插槽位于内存插槽下方,同样支持 PCIe 4.0 x4 总线标准,连接于 Z690H 芯片组,也可确保高速读写性能。

▲ 同时配备一个标准 3.5 英寸 SATA 硬盘仓,位于前面板散热风扇上方。

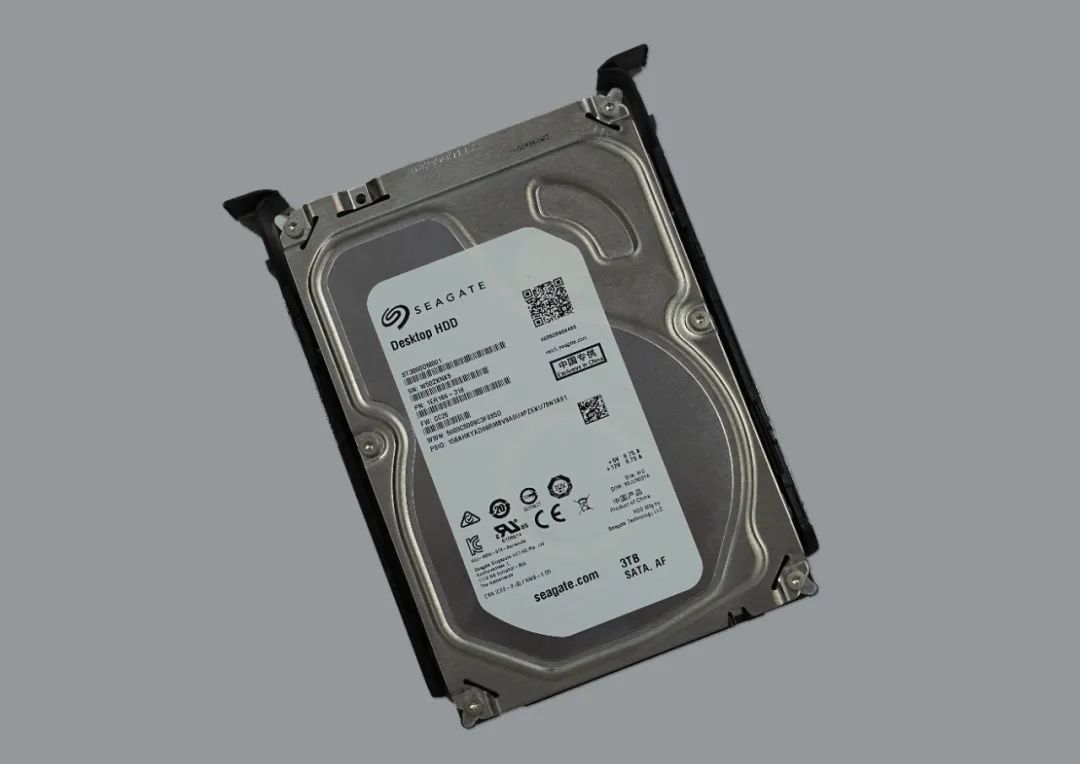

▲ 3.5 英寸 SATA 机械硬盘通过专用托架固定于仓内,且采用免工具拆卸设计,可轻松拆下。

接下来取下主板供电线缆、数据线缆等,将主板完整拆下取出。

▲ TE02 主板采用 mATX 标准,也就意味着用户可自行后期更换主板,提供了一定的 DIY 空间。

▲ 主板后置接口均采用了金属外壳,尤其是 Thunderbolt 4 与其它 USB-C 接口,可有效确保接口物理稳定,长时间使用数据传输稳定如初。

▲ 主板芯片组芯片也覆盖有独立金属散热鳍片,可以确保外围扩展设备长时间稳定数据传输。

▲ 最后,我们看到电源模块,ENVY TE02 采用 800W 酷冷至尊电源,并通过了 80PLUS 金牌认证,可以确保给各个部件供电时的稳定与效率。
